V50控制系统配置表

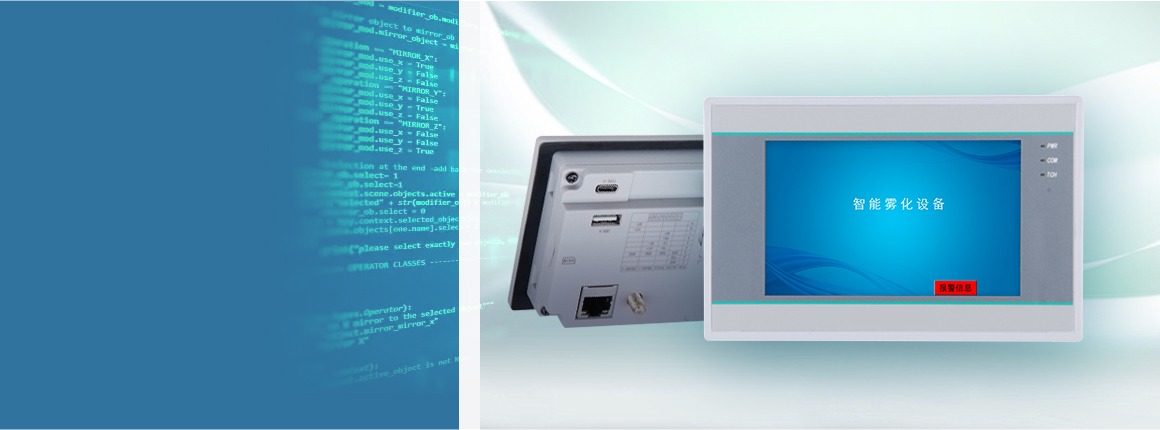

V50

控制系统

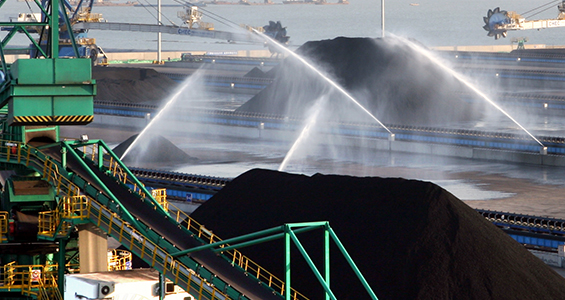

雾桩是集成高压水泵与喷嘴的单体柱状高压雾化设备。

雾桩是集成高压水泵与喷嘴的单体柱状高压雾化设备。

通过喷出 5-10 微米水雾蒸发吸热实现降温、增湿、降尘或造景；可独立运行，覆盖半径可达5-20 米。

我的项目定位

强大功能，能够满足适配雾桩与雾森系统

*雾桩方案与喷射半径套餐：

（默认）不选择（一拖一）0-10米（一拖一）0-15米（一拖一）0-18米（一拖一）0-22米（一拖一）0-25米（一拖二）0-15米（一拖二）10-25米（一拖三）10-20米I （一拖三）10-20米II

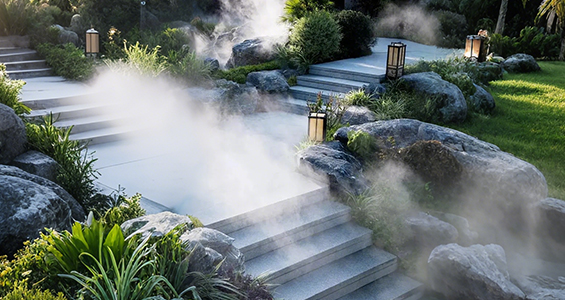

雾森是由喷嘴、管路、控制系统等雾化单元组成。

雾森是由喷嘴、管路、控制系统等雾化单元组成。

通过管网输送及智能控制联动形成大面积雾气效果的系统性人工造雾方案，兼具景观营造、降温降尘等功能。

V50配置表

V50配置表

V50配置表

从控制系统开始选配您的专属方案

高压油管配置参数

高压油管配置参数

高压油管配置参数

高压油管默认长8米，可定制长度

方案名称	配置内容	喷射半径	电机参数	泵参数	用途/参数
雾桩：一拖一	主机X1 + 高压雾桩喷头X1 + 6米立杆X1 （标配6米，可定制8米）	0-10米	4KW/4级	20L	防尘商混站除尘喷流形状：半实心喷流角度： 360°
		0-15米		25L
		0-18米		30L
		0-22米	5.5KW/4级	40L
		0-25米	5.5KW/4级	50L
雾桩：一拖二	主机X1 + 高压雾桩喷头X2 + 6米立杆X2	0-15米	5.5KW/4级	40L
		10-20米	7.5KW/4级	50L
		10-25米	11KW/4级	73L
雾桩：一拖三	主机X1+高压雾桩喷头X3+6米立杆X3	10-20米	7.5KW/4级	50L
雾桩：一拖三	主机X1+高压雾桩喷头X3+6米立杆X3	10-20米	11KW/4级	73L

*表格数据仅供参考。实际定制可满足至多一拖八，定制方案与配置详询客服。

雾森项目：喷头&管道

*不锈钢盘管长度套餐：

（默认）不选择（不锈钢盘管）50米（不锈钢盘管）100米（不锈钢盘管）150米（不锈钢盘管）400米I （不锈钢盘管）400米II （不锈钢盘管）500米

不锈钢盘管配置参数

不锈钢盘管配置参数

不锈钢盘管配置参数

内容供君参考，需要其他配置请联系客服

管长		喷头数量（个）		电机参数		泵流量		用途
50米		约40		0.75KW/4级		4L		景观加湿降温除尘 / (加药除臭)
100米		约80		1.5KW/4级		8L
150米		约130		3KW/4级		15L
400米I		约260		4KW/4级		30L
400米II		约360		5.5KW/4级		40L
500米		约450		7.5KW/4级		50L

*尼龙/PE盘管长度套餐：

（默认）不选择（尼龙/PE盘管）50米（尼龙/PE盘管）100米I （尼龙/PE盘管）100米II （尼龙/PE盘管）150米（尼龙/PE盘管）200米I （尼龙/PE盘管）200米II （尼龙/PE盘管）300米（尼龙/PE盘管）400米（尼龙/PE盘管）500米（尼龙/PE盘管）600米（尼龙/PE盘管）900米（尼龙/PE盘管）1000米（尼龙/PE盘管）1200米

尼龙/PE管配置参数

尼龙/PE管配置参数

尼龙/PE管配置参数

内容供君参考，需要其他配置请联系客服

管长	喷头数量（个）		电机参数		泵流量		用途
50米	约40		0.75KW/4级		4L		景观加湿降温
100米I	约50		0.75KW/4级		4L		围挡喷淋降尘
100米II	约80		1.5KW/4级		8L		景观加湿降温
150米	约130		3KW/4级		15L		景观加湿降温
200米I	约90		1.5KW/4级		8L		围挡喷淋降尘
200米II	约360		5.5KW/4级		40L		景观加湿降温
300米	约140		3KW/4级		15L		围挡喷淋降尘
400米	约260		4KW/4级		30L		景观加湿降温
500米	约360		5.5KW/4级		40L		景观加湿降温
600米	约450		7.5KW/4级		50L		景观加湿降温
900米	约260		4KW/4级		30L		围挡喷淋降尘
1000米	约360		5.5KW/4级		40L		围挡喷淋降尘
1200米	约450		7.5KW/4级		50L		围挡喷淋降尘

*外箱体材质：

喷塑外箱（默认）不锈钢外箱

内箱体材质： PP 结构：水箱标配，药箱选配

*选配药箱模块后才能使用加药除臭模式

药箱模块内容：

嵌入式药箱 + 加药比例泵 + 连接管件

*：



设备箱体参数

设备箱体参数

设备箱体参数

PP材质&箱中箱设计，运维便捷

机箱尺寸（含底座）	系列名称	进水口	出水口
600x460x750mm	600系列	6分	1路 G1/4
660x460x750mm	660系列		3路 G1/4
700x550x950mm	700系列
760x550x1000mm	760系列
860x600x1050mm	860系列	1寸
960x610x1200mm	960系列	1寸

*机箱尺寸表数据仅供参考。实际定制时，机箱尺寸会按照您的需求清单自动适配适合的箱体，定制机型底座支持更多路出水，详询客服。

*您的姓名：

*收货地址：

-请选择-
北京

北京

正在加载中，请稍候...

*备注：

*联系方式：

*您的邮箱：

—— 空气开关 ——

*：



— 变频器（非必选）—

*：



*喷头系统：

选雾桩就无需选雾森

不选择

17462538796647ae4b195c1f03983967cde06f6cd0989

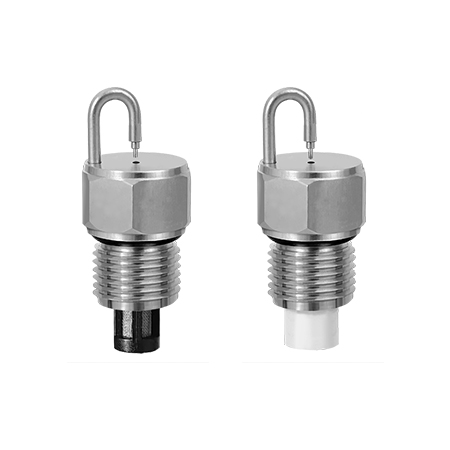

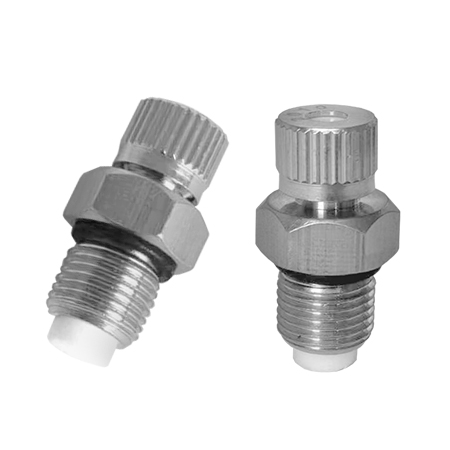

六角喷头

红宝石喷头01

红宝石喷头

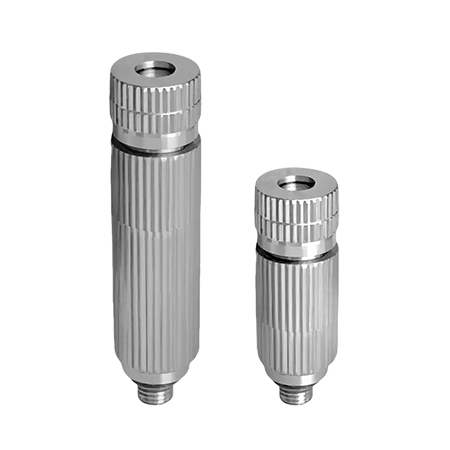

二三节喷头

二/三节喷头

*管道系统：

不选择（默认）不锈钢管尼龙/PE管
